Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Bahan:: | baja | Ukuran:: | 1/4 "-1/2" |
---|---|---|---|
WT:: | -40C hingga + 250C | WP:: | 300psi |
Standar:: | Parker intherchange | Locking: | 6 bola |
Cahaya Tinggi: | pneumatik cepat putuskan,konektor udara pneumatik |
Pneumatik Quick Coupling, Tru-Flate Design, Manual sleeve, single shut off
Spesifikasi:
Ukuran Tubuh: 1/4 3/8 1/2
Nilai Tekanan (psi): 300
Kisaran Suhu (STD seal): -40º hingga + 250º F
Mengunci Perangkat : 6 bola / Mengunci Pin
Disconnected (coupler only) : tidak disarankan
Fitur:
* "T" Series Pneumatic Quick Couplings adalah desain Tru-Flate asli.
* "T" Series Pneumatic Quick Couplings, desain yang unik telah terbukti di lapangan sebagai kopling kinerja tinggi yang tahan lama terutama bila digunakan dengan pneumatik.
* "T" Series Pneumatic Quick Couplings Standard seal adalah Buna-N (Nitrile). Lihat Panduan Pemilihan dan Pengurutan Panduan penggabungan di awal Pemilihan A dan Bagan Kompatibilitas Cairan di bagian akhir katalog ini untuk materi opsional.
Penggandeng manual dengan 6 bola pengunci
Benang Pipa Wanita
Ukuran Tubuh (Dalam) | Bagian no. | NPT Ukuran Benang | Dimensi (masuk) Panjang Keseluruhan | Dimensi (dalam) Ukuran Hex | Dimensi (di.) Diameter Terbesar |
SEBUAH | B | C | |||
1/4 | TSF2-N01 | 1 / 8-27 | 1,83 | 0,75 | 0,88 |
1/4 | TSF2-N02 | 1 / 4-18 | 1,83 | 0,75 | 0,88 |
1/4 | TSF2-N03 | 3 / 8-18 | 1,95 | 0,81 | 0,94 |
3/8 | TSF3-N02 | 1 / 4-18 | 2.22 | 0,88 | 1,06 |
3/8 | TSF3-N03 | 3 / 8-18 | 2.28 | 0,88 | 1,06 |
3/8 | TSF3-N04 | 1 / 2-14 | 2,55 | 1,00 | 1.16 |
1/2 | TSF4-N03 | 3 / 8-18 | 2,74 | 1,00 | 1.19 |
1/2 | TSF4-N04 | 1 / 2-14 | 2.96 | 1,00 | 1.19 |
1/2 | TSF4-N06 | 3 / 4-14 | 3.19 | 1,25 | 1,44 |
Benang Pipa Pria
Ukuran Tubuh (Dalam) | Bagian no. | NPT Ukuran Benang | Dimensi (masuk) Panjang Keseluruhan | Dimensi (masuk) Ukuran Hex | Dimensi (di.) Diameter Terbesar |
SEBUAH | B | C | |||
1/4 | TSM2-N01 | 1 / 8-27 | 1,89 | 0,75 | 0,88 |
1/4 | TSM2-N02 | 1 / 4-18 | 2,05 | 0,75 | 0,88 |
1/4 | TSM2-N03 | 3 / 8-18 | 2,08 | 0,75 | 0,88 |
3/8 | TSM3-N02 | 1 / 4-18 | 2,36 | 0,88 | 1,06 |
3/8 | TSM3-N03 | 3 / 8-18 | 2.39 | 0,88 | 1,06 |
3/8 | TSM3-N04 | 1 / 2-14 | 2,55 | 0,88 | 1,06 |
1/2 | TSM4-N03 | 3 / 8-18 | 2.93 | 1,00 | 1.19 |
1/2 | TSM4-N04 | 1 / 2-14 | 3.08 | 1,00 | 1.19 |
1/2 | TSM4-N06 | 3 / 4-14 | 3.21 | 1.13 | 1,30 |

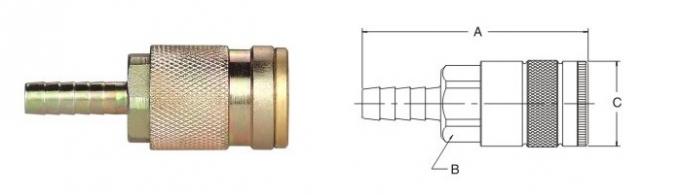

Ukuran Tubuh (Dalam) | Bagian no. | Selang ld | Dimensi (masuk) Panjang Keseluruhan | Dimensi (masuk) Ukuran Hex | Dimensi (masuk) Diameter Terbesar |
SEBUAH | B | C | |||
1/4 | TSH2-1 / 4 | 1/4 | 2,49 | 0,75 | 0,88 |
1/4 | TSH2-5 / 16 | 5/16 | 2,49 | 0,75 | 0,88 |
1/4 | TSH2-3 / 8 | 3/8 | 2,49 | 0,75 | 0,88 |
3/8 | TSH3-3 / 8 | 3/8 | 2.86 | 0,88 | 1,06 |
3/8 | TSH3-1 / 2 | 1/2 | 3.08 | 0,88 | 1,06 |
1/2 | TSH4-3 / 8 | 3/8 | 3.37 | 1,00 | 1.19 |
1/2 | TSH4-1 / 2 | 1/2 | 3,62 | 1,00 | 1.19 |
1/2 | TSH4-3 / 4 | 3/4 | 3,96 | 1,00 | 1.19 |
